▍ 簡要說明 ↴

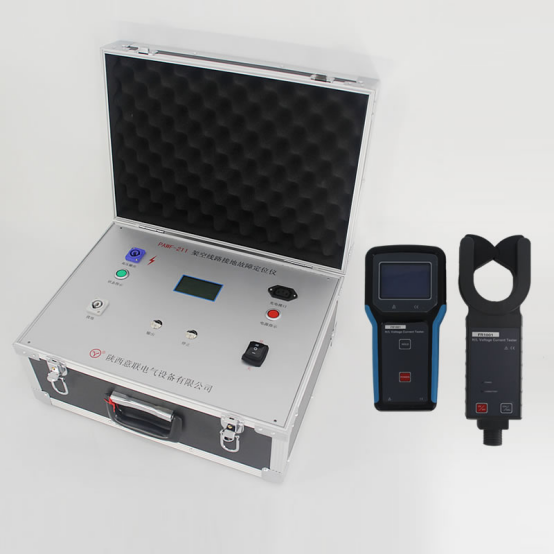

YLDL-211 配電線路單相接地故障點定位儀，用于6kV、10kV、20kV、35kV架空線路單相接地故障點的查找。對于瓷瓶擊 穿、避雷器擊穿等隱蔽性接地故障，查找快速，省時省力，可縮短60%的查找時間。
▍ 產品功能及特點 ↴
• 查找快速準確： 采用基于時序和相位的多證據融合故障方位判別技術，不受測量距 離（線路高度）誤差的影響，不受線路長度和分支數量的影響，故 障點誤差不超過1米
• 適用范圍廣：多模式測量技術，適合各種類型接地故障（包括低阻接 地、高阻接地、弧光接地和混合型接地）的定位
• 攜帶、使用方便：信號源采用鋰電池供電，體積小、重量輕攜帶方便， 自帶電源，無需發電機，可車載充電
• 操作安全、可靠：操作人員通過絕緣桿操作，裝置內部設有過壓保護，確保操作安全
▍ 產品技術參數 ↴
• 輸出交流檢測電流： 0~40±2mA
• 輸出交流檢測電壓： 0~3kV
• 輸出直流接地阻抗電流： 0~37±2mA
• 輸出直流接地阻抗電壓： 0~4.2kV
• 輸出功率： 有效zui大輸出功率95W
• 測量范圍： 接地電阻 ≤100kΩ
• 檢測線路長度： ≤100km
• 接地阻抗測量： 0～2000 kΩ
• 接地阻抗測量精度： 10%±2kΩ
• 裝置尺寸： （mm）L457*W370*H184
• 裝置重量： 11.3Kg
▍ 鉗表與手抄器技術規格 ↴
• 檢測方式： 鉗形CT，積分方式
• 傳輸方式： 433MHz無線RF傳送，傳輸距離約30m
• LCD尺寸： 62mm×44mm
• 裝置尺寸： 長100mm×厚35mm×高204mm
• 采樣頻率： 2次/秒
• 分辨率： 0.1mA
• 鉗口尺寸： Ф50mm
• 測試精度： ±2%±5dgt （23℃±5℃，80%RH以下）
• 測量范圍： 0.1mA～1200A（50Hz）；0.1 mA～200 mA（22Hz）
